Kao dio detekcije i popravke kvarovi trebaju biti detrminisani prema količini vode koja se kroz njih gubi. Postoje dvije empirijske i jedna matematička metoda kojom se određuje vrijednost kvara.
Određivanje vrijednosti kvara korištenjem posude poznate zapremine i štoperice
Ovo je najjednostavnija metoda za određivanje vrijednosti kvara. Posuda poznate zapremine se puni vodom određeno vrijeme i na osnovu toga se računa protok vode kroz otvor kvara. Ukoliko je kvar manji posuda se drži jednu minutu i dobija se vrijednost kvara izražena u l/min.
Ako se posuda mora držati krače vrijeme onda se proračun vrši prema slijedećoj tabeli:
| Vrijeme u sekundama |
6 |
10 |
15 |
30 |
| Pomnožiti zapreminu posude u litrima sa: |
10 |
6 |
4 |
2 |
Tabela . Koeficijent za množenje zapremine posude poznate zapremine kod određivanja vrijednosti kvara
Dobivena vrijednost predstavlja vrijednost kvara izražena u l/min.
Određivanje vrijednosti kvara korištenjem crijeva i vodomjera
Ova metoda zahtjeva izvjesne intervencije na cjevovodu. U radionici vodovoda se napravi priručni alat koji se sastoji od priključnog sedla na koje je povezano crijevo i vodomjer.
Vrijednost kvara se jednostavno očitava na vodomjeru. Ovo je najprecizniji način određivanja vrijednosti kvara i posebno je pogodna za vodovode koji često imaju kvarove na istom vrsti cjevovoda.
Određivanje vrijednosti kvara primjenom Greeley-eve formule
Za proračun ovom metodom potrebno je poznavati podatke i pritisku u sistemu i o površini poprečnog presjeka i obliku otvora kroz koji voda ističe. Poprečni presjek se najčešće ne može tačno izmjeriti te ga je potrebno procijeniti.
Prema Greeley-u isticanje se računa formulom:
Qh= 67,947 x A x P1/2
Gdje je :
Qkv- Isticanje kroz otvor u l/min,
A – površina poprečnog presjeka otvora isticanja izražen u cm2 ,
P – Pritisak u mreži na mjestu isticanja izražen u barima
Za kvarove koji se pojavljuju na spojevima i na zaptivkama ventila i slavina gornja formula se množi sa koeficijentom 0,8.
U slijedeće dvije tabele su prikazane vrijednosti gubitaka kroz različite poprečne presjeke u zavisnosti od pritiska i vrijednost kvarova iz kojih voda ističe kap po kap.
Za kvarove koji se pojavljuju na spojevima i na zaptivkama ventila i slavina gornja formula se množi sa koeficijentom 0,8.
U slijedeće dvije tabele su prikazane vrijednosti gubitaka kroz različite poprečne presjeke u zavisnosti od pritiska i vrijednost kvarova iz kojih voda ističe kap po kap.

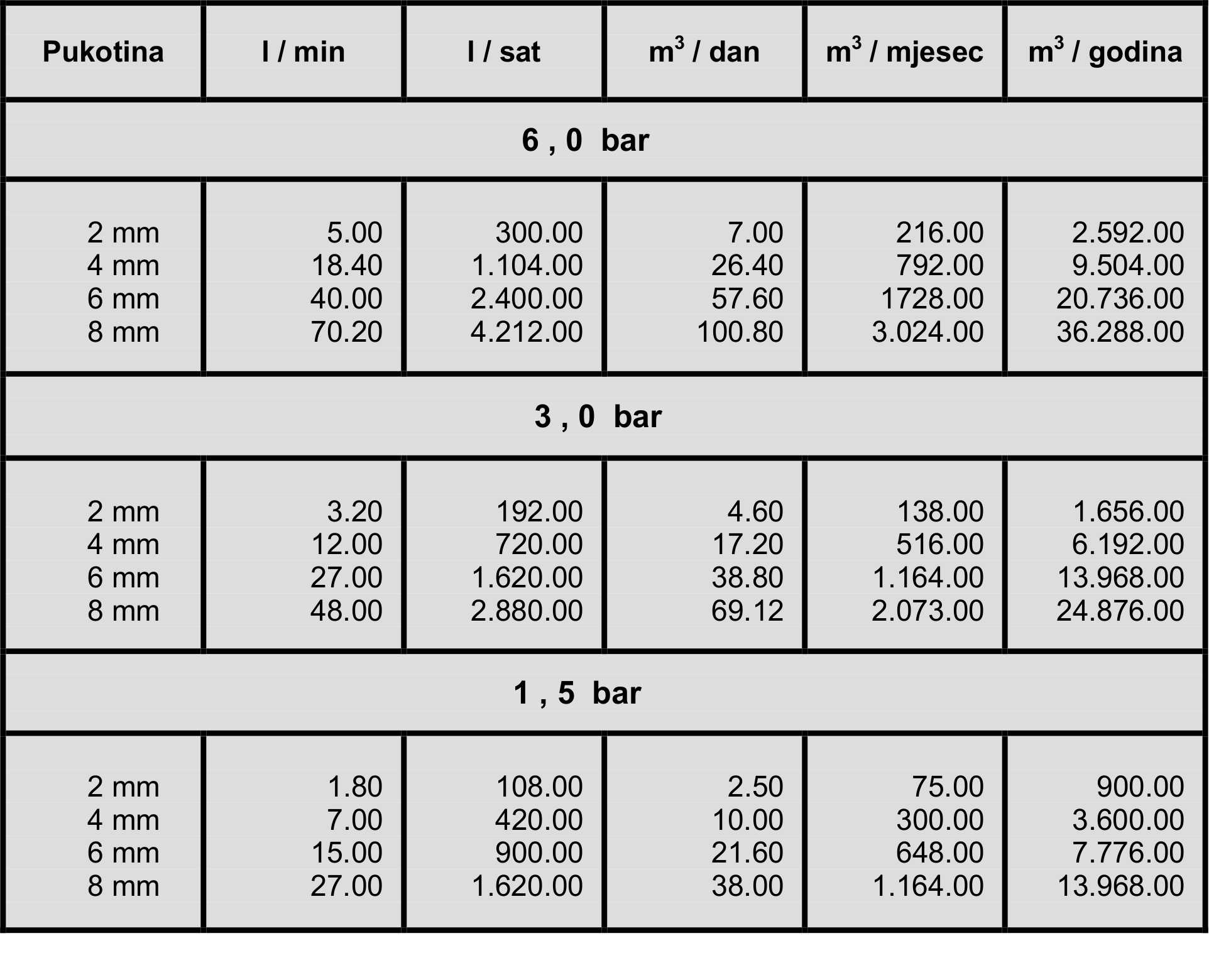

Tabela . Količine vode koje ističu kroz otvore pri različitima vrijednostima pritiska
|
Broja kapi u sekundi |
l/min |
l/dan |
m3/god |
|
1 |
0,023 |
32,71 |
11,94 |
|
2 |
0,045 |
65,42 |
23,88 |
|
3 |
0,068 |
98,13 |
35,82 |
|
4 |
0,091 |
130,84 |
47,76 |
|
5 |
0,114 |
163,56 |
59,70 |
Tabela . Odnos broja kapi i vrijednosti kvara
